こんにちは!島村楽器けやきウォーク前橋店 ギター上級アドバイザーの田口です!

今回エレキギターのエフェクターボードの作成依頼を受けました!

エフェクターボードを作成したスタッフ

製作者田口

製作開始過程

今回はT様のエフェクターボードを製作いたします!

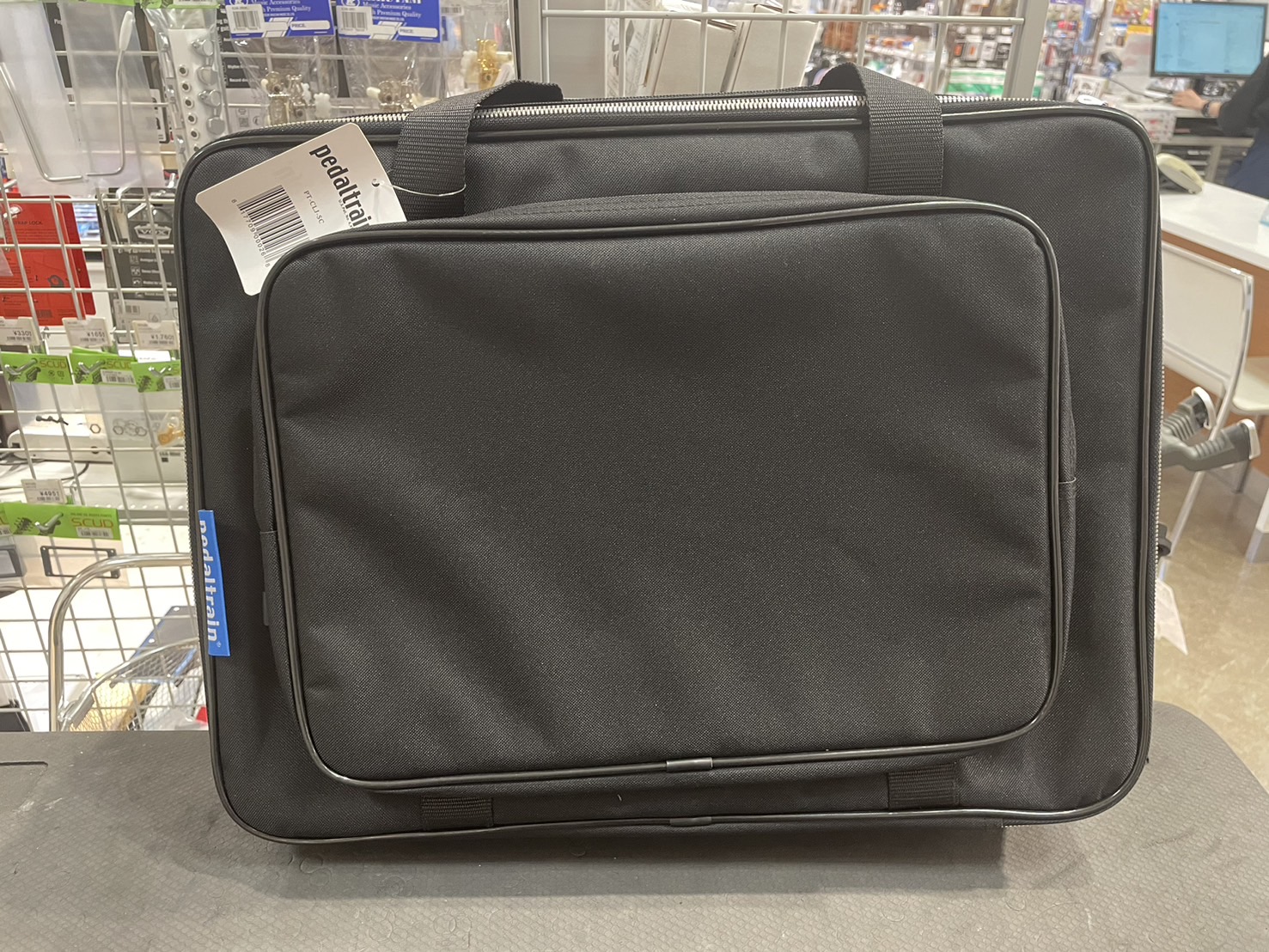

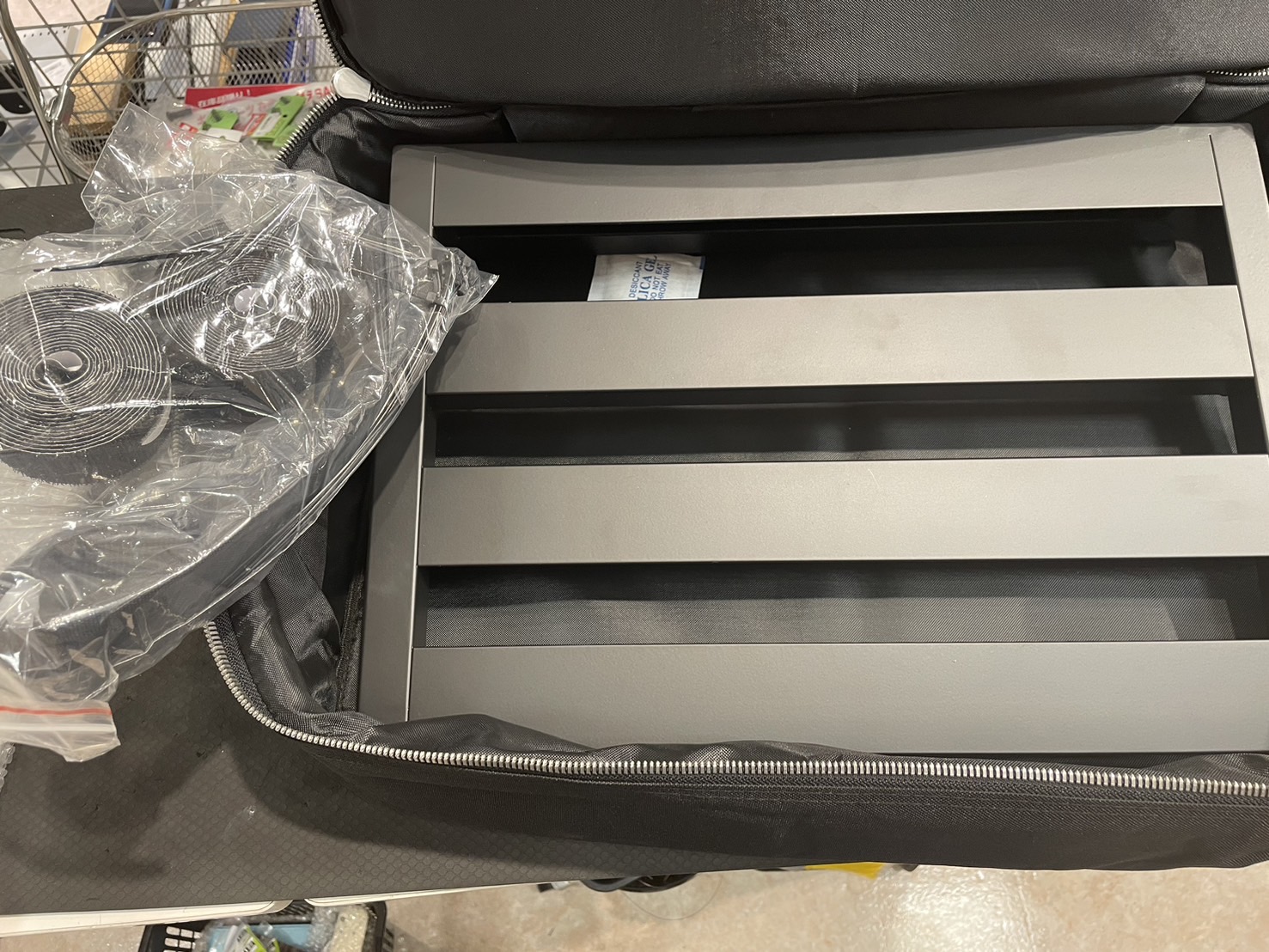

今回使うエフェクターボード

Pedal trainClassic JR ソフトケース

Pedal trainClassic JR ソフトケース

¥17,700税込

中にはマジックテープと結束バンドが付属しているので初めて組む方でも安心です。

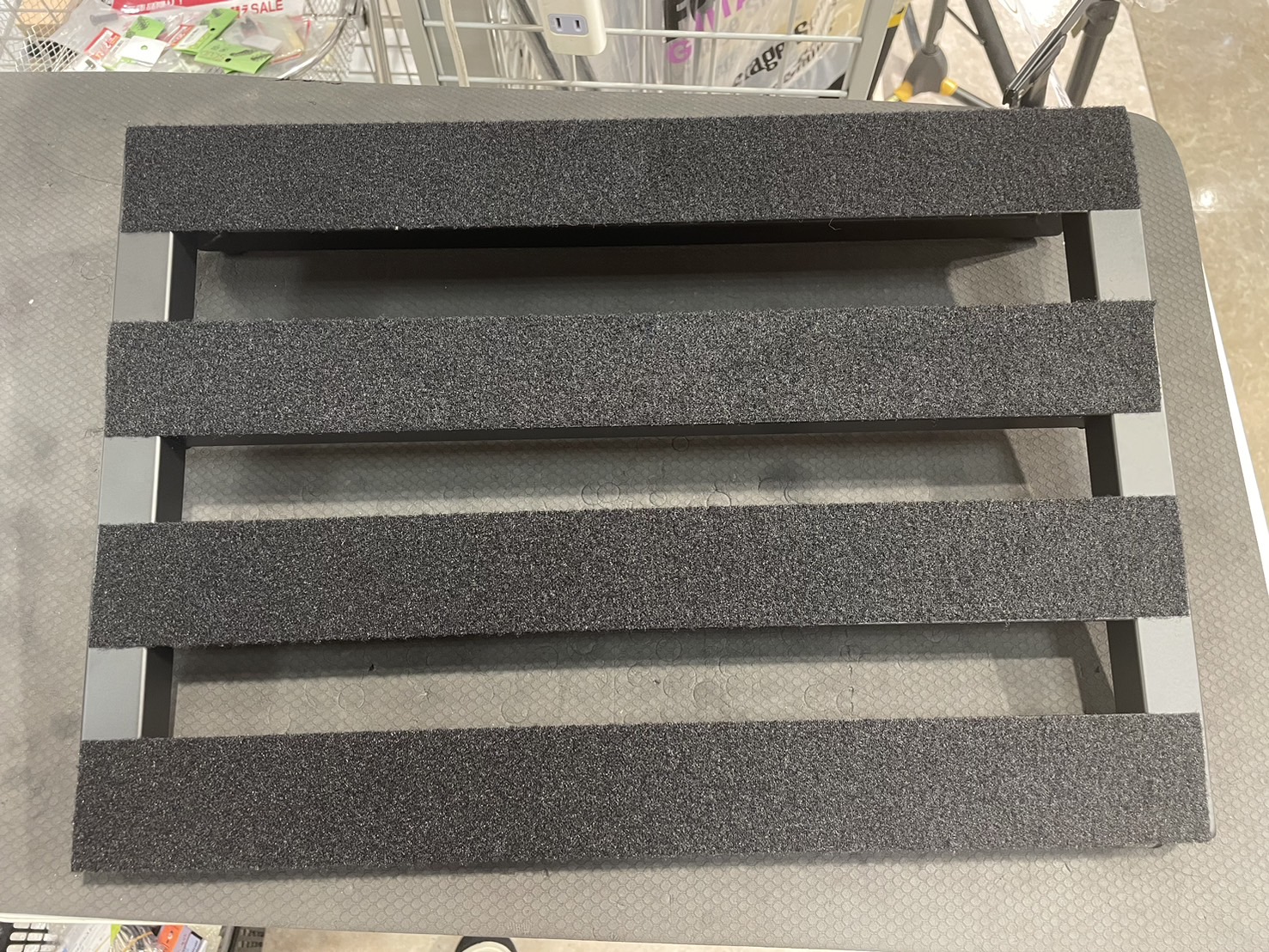

マジックテープをボードに貼ります

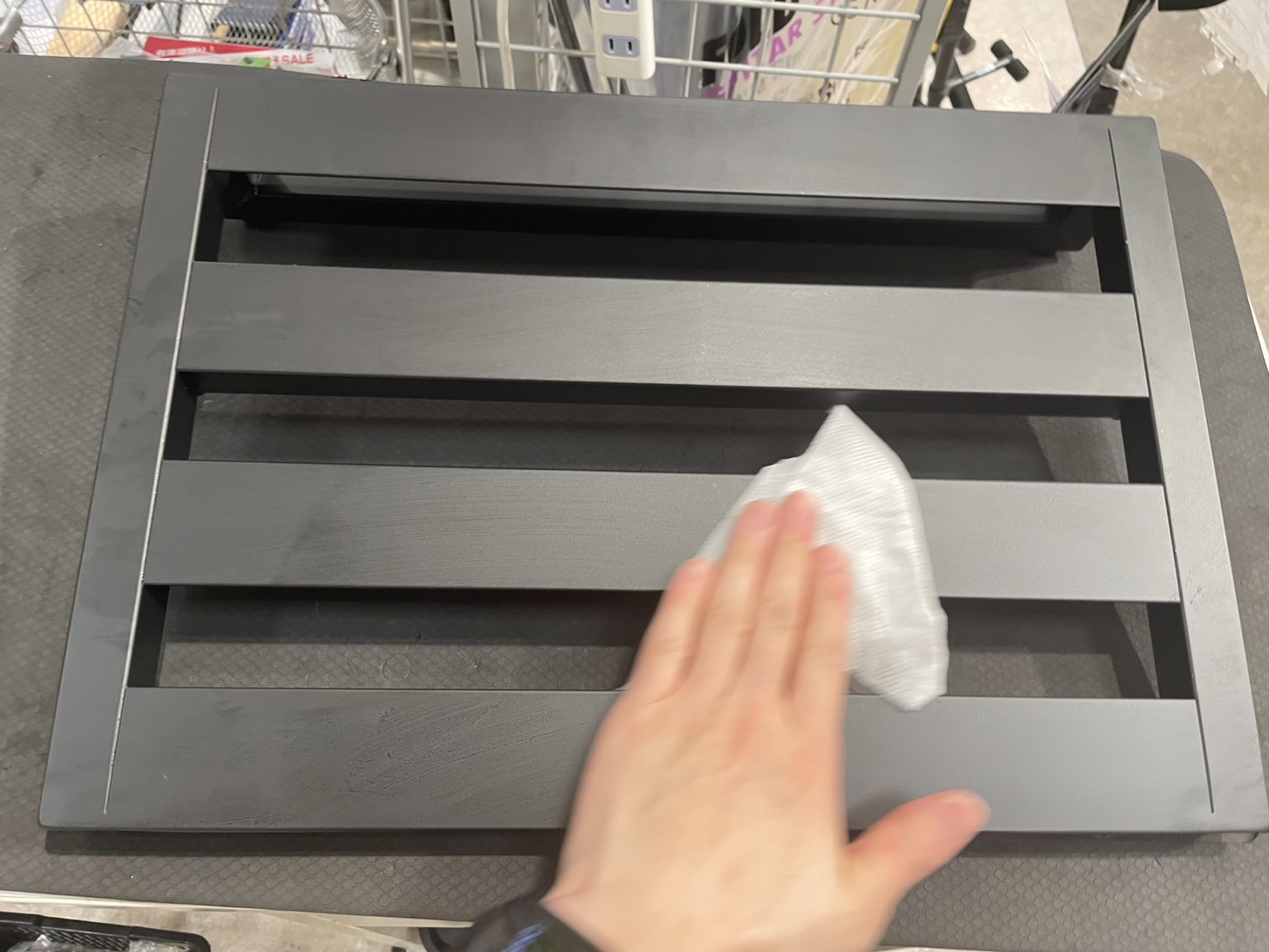

マジックテープを貼るのでしっかり目に拭いています・・・!

付属のマジックテープは幅がぴったりなので、気持ちいです!シンデレラフィットです!

レイアウトを決めます!

レイアウトを決めましょう!レイアウト中に配線の導線も考えてあると後々楽になります
そしてレイアウト通りに置いたものが・・・

ドーーーーン!!!ピッタリ収まっています・・・(レイアウト決めてからボードを注文しましょう!)
仮置きで置き場所が決まりましたら後は、マジックテープを貼りボードに置いていきます!

・・・・・マジックテープを貼った写真を撮り忘れました。痛恨のミスです・・ボード作るのに夢中で忘れていました・・・
テープを貼る際に特に気を付けている事は
ネジの部分は避ける
シリアルも避ける
を意識してテープ貼り付けています。

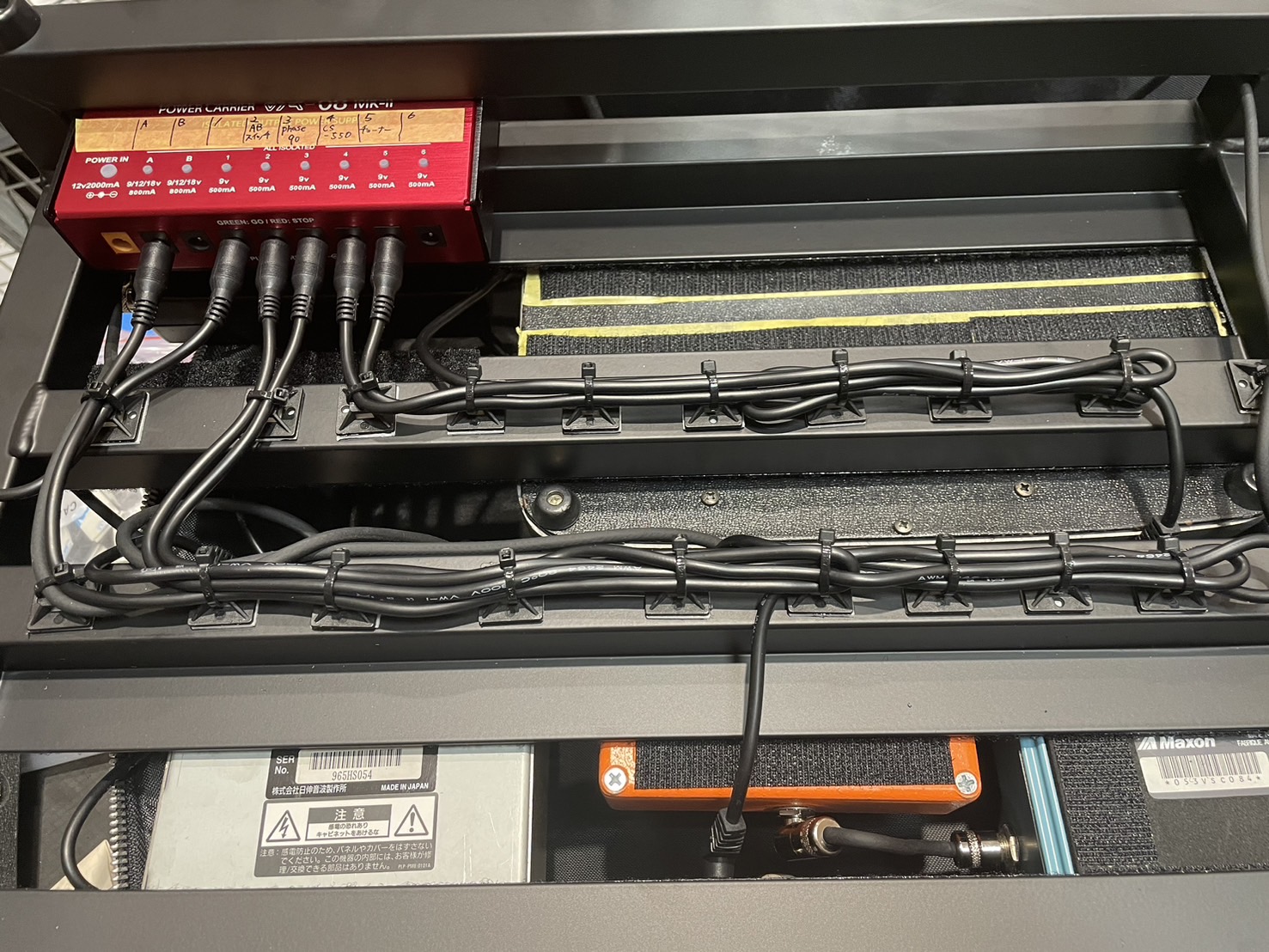

裏面突入!!

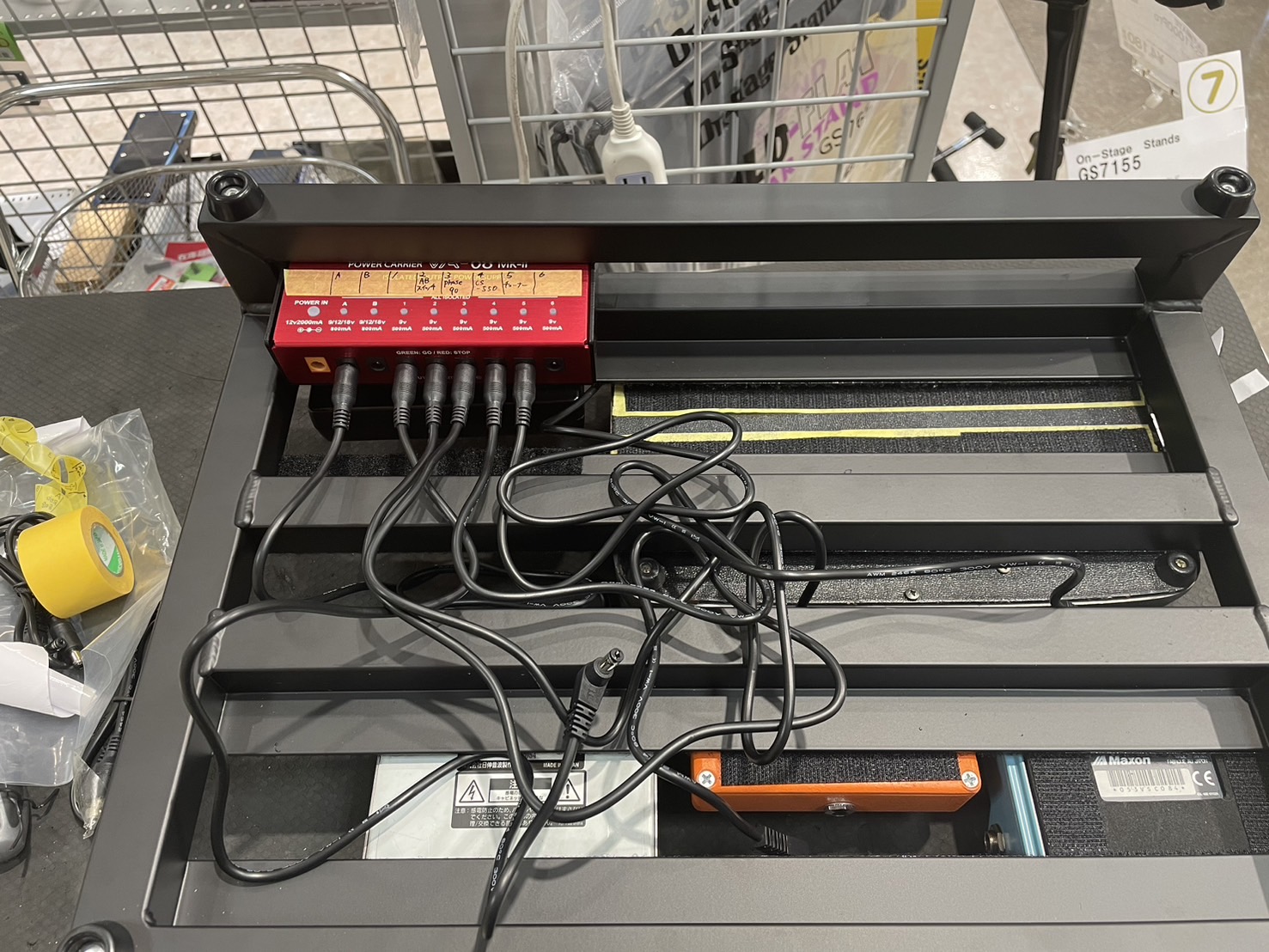

表面でエフェクターの場所が決まりましたら次はパワーサプライを設置、配線していきます。

表面のエフェクターの様子を見ながら順番を決めていきます。
万が一電源トラブルが起きた時に、パワーサプライに何が繋がっているか書いておくと、安心です!

ソルダーレスケーブルを作ります!

今回の一番の肝、それは電源の配線・レイアウト…

いいえ、ソルダーレスケーブルです。ソルダーレスケーブルという非常に便利かつ配線が綺麗に決まる優れものなのです!!!

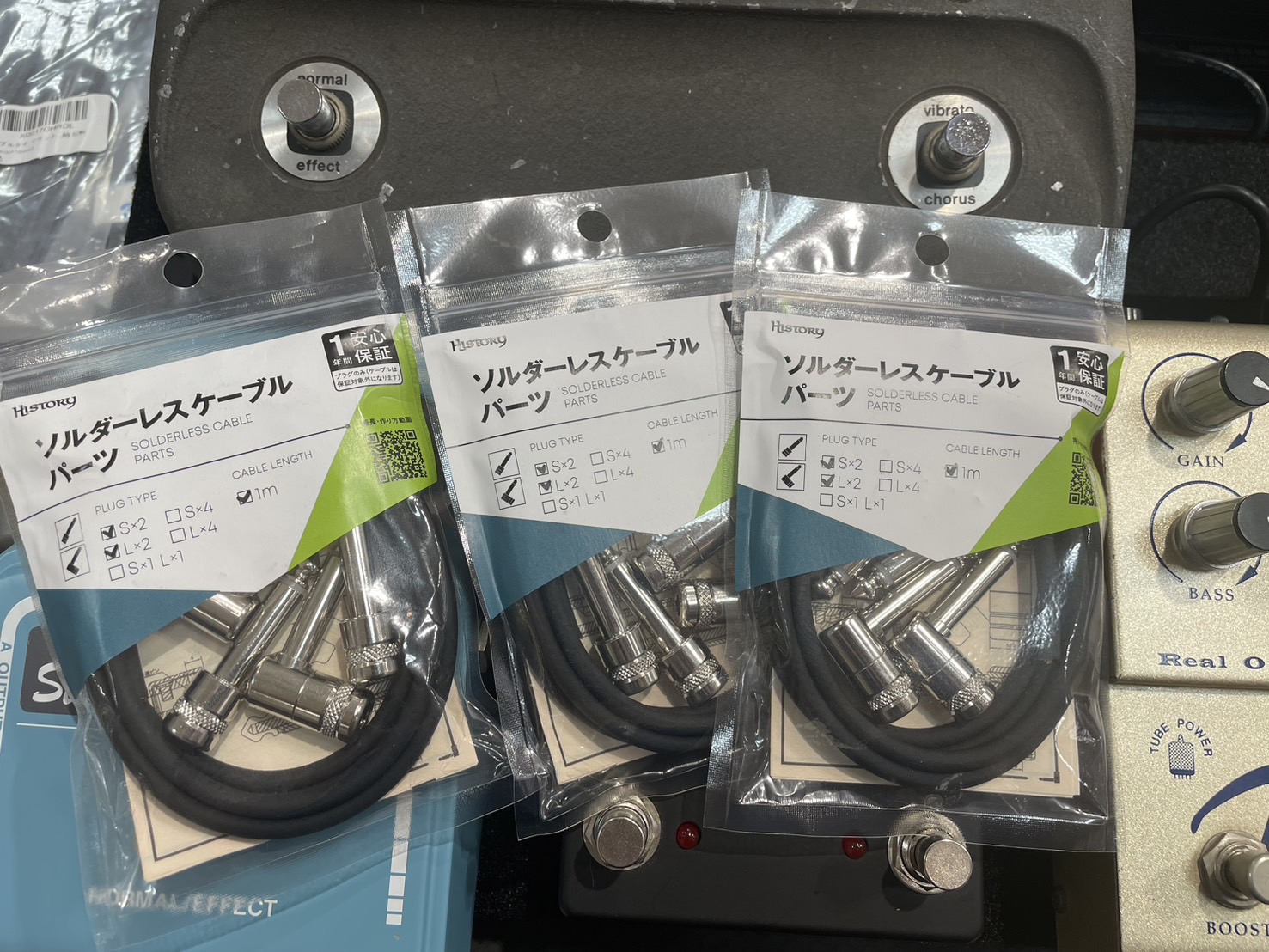

今回お客様にお選びいただいたソルダーレスケーブルは、

HistoryHSL-S4K-1M

HistoryHSL-S4K-1M

1セット

¥4,250税込


組み立てていきましょう!

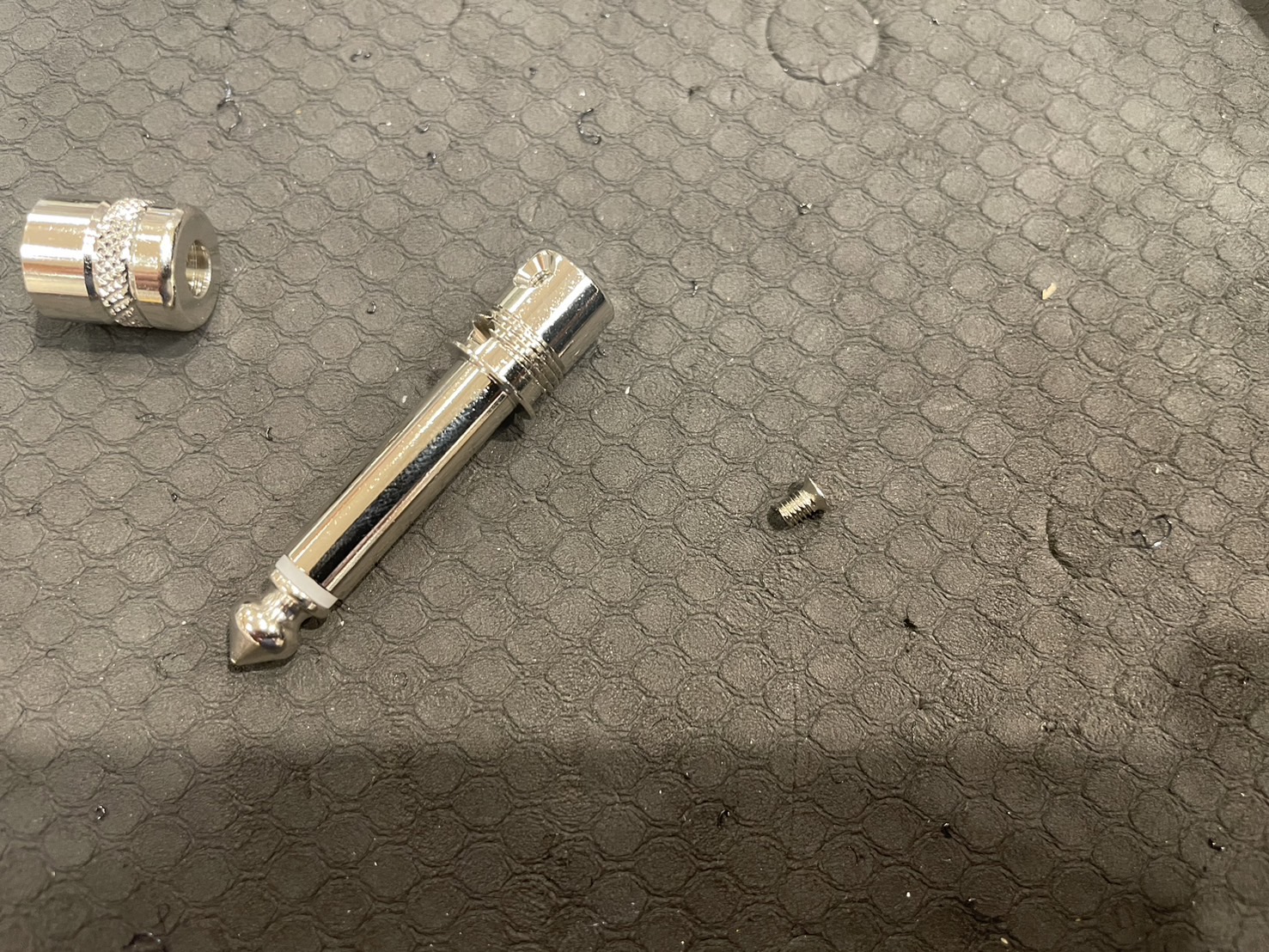

ジャックをくるくる回してると外れます。まずは外しましょう。

プラスドライバーでイモネジを外します。
このイモネジとても小さいので無くさないようにして下さい!!!

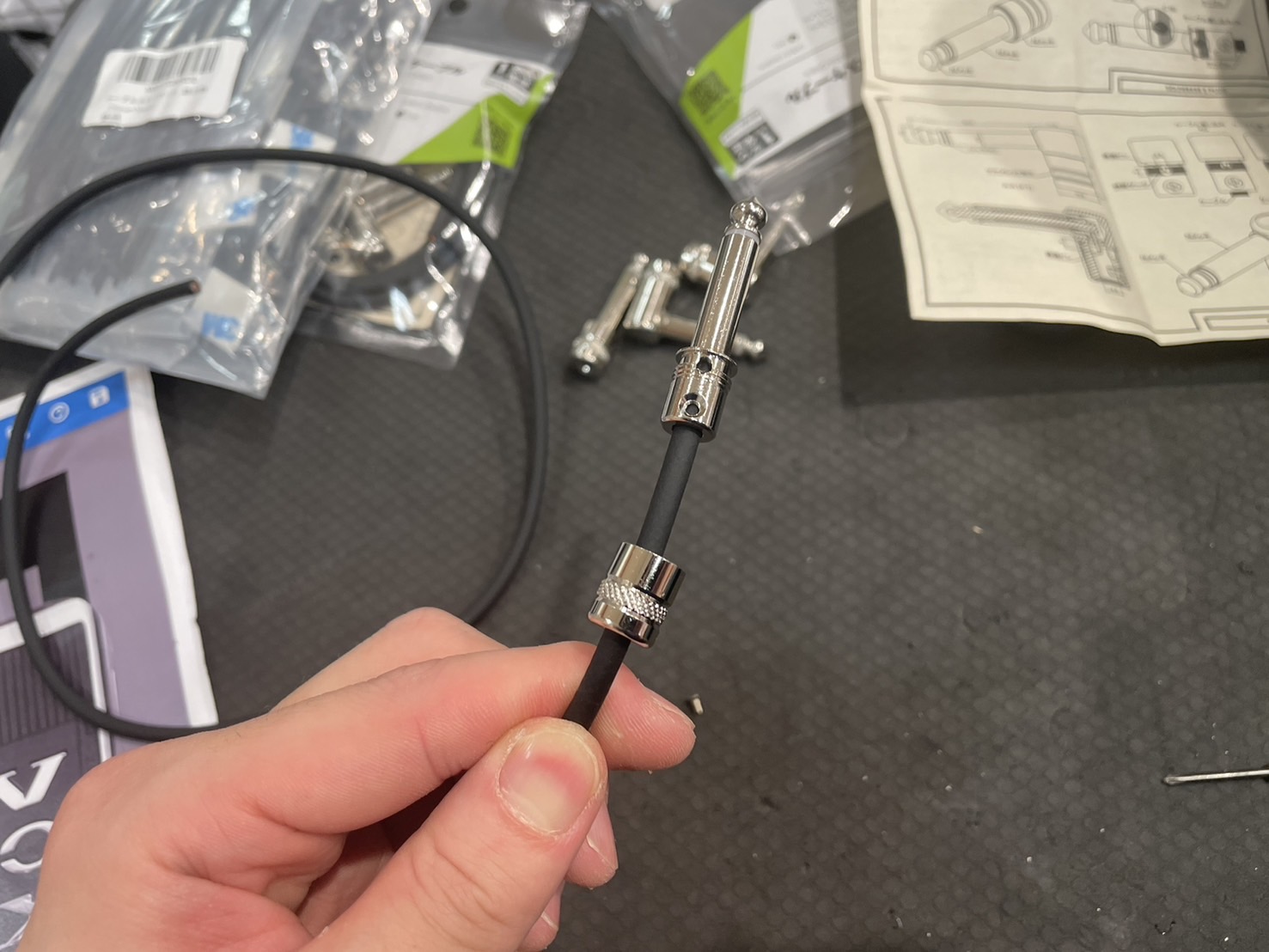

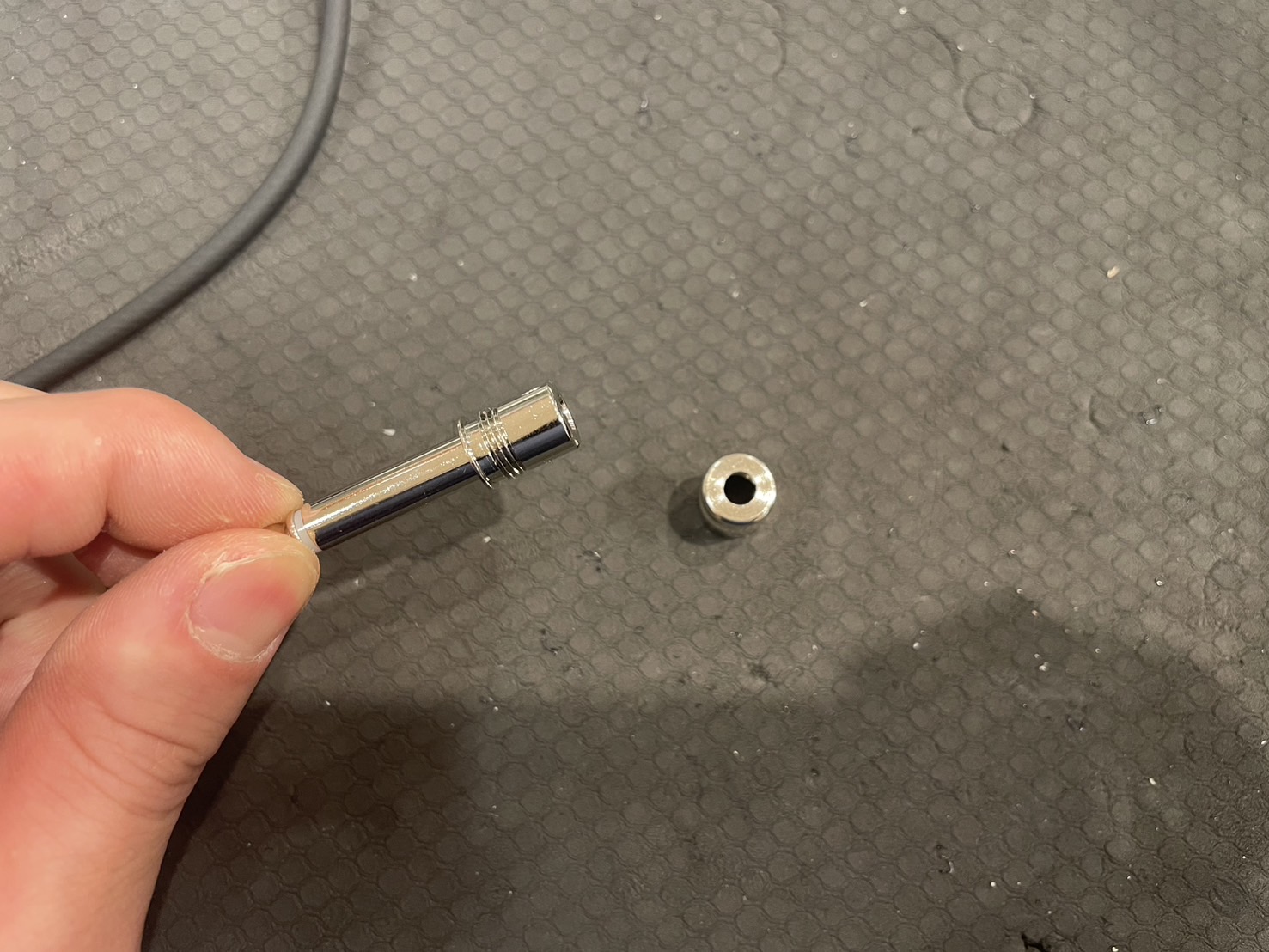

回して外したキャップみたいな部分にケーブルを通し、ジャックに差し込んでいきます。
この際ジャックの中に導線ピン(針みたいなの)があるのでしっかり刺します!!!
あとはイモネジを元に戻すだけで、完成です!!!!

エフェクターを繋げていきます!

繋げました。
今回ワウペダルはボード外で使う為、ケーブルにゆとりを持たせて配線をしてみました!
いい感じになってきたのではないでしょうか!

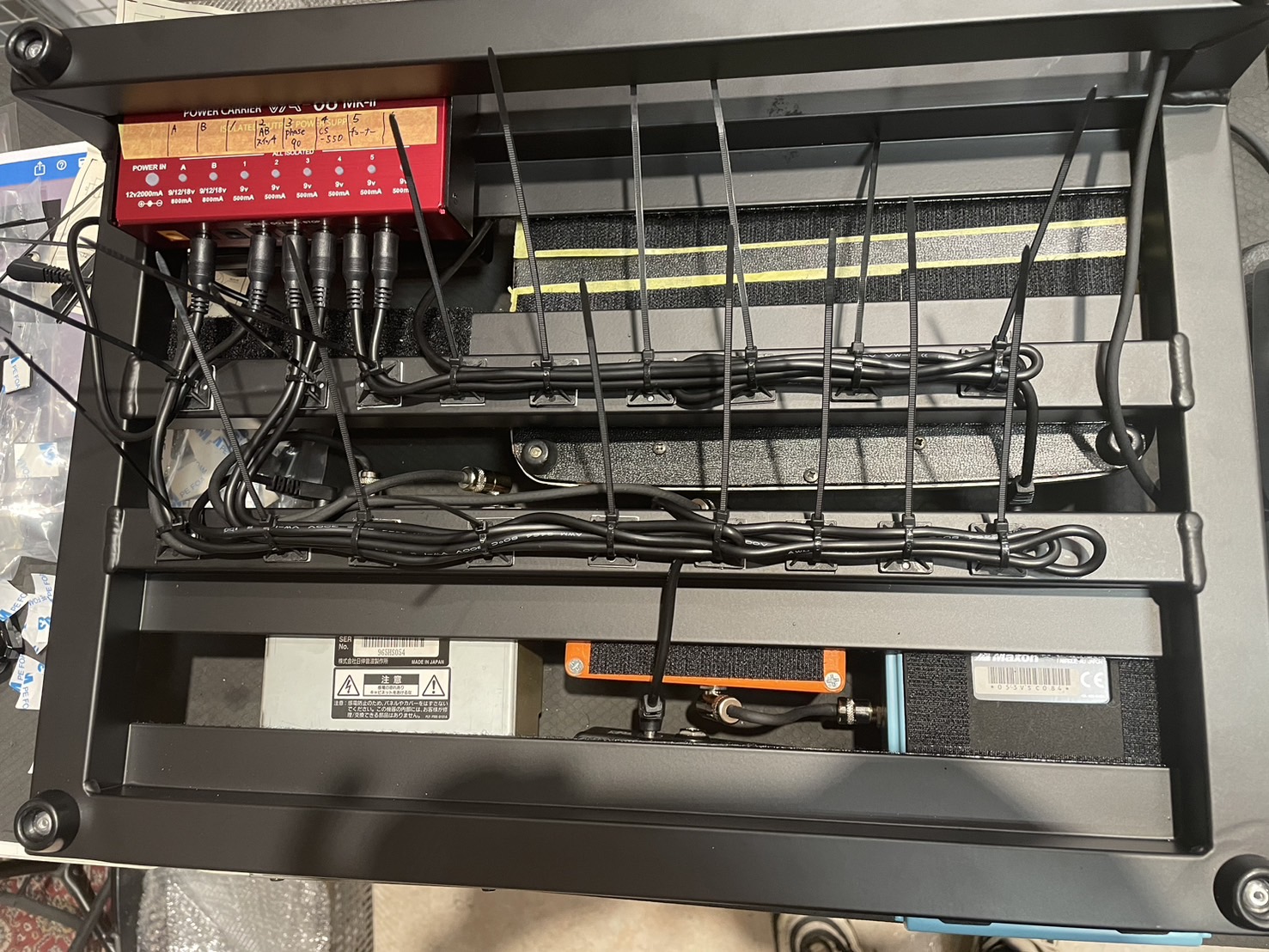

ケーブルをまとめます!

この辺から配線が楽しすぎで記憶があまりありません!

何かもう既にだいぶまとまっている写真しかありませんでした。夢中になっていました。

グランドループ
私が配線を行う際に一番気を付けている部分です!
どんなにやってもここを気を付けないとノイズが出たり・・・します・・・

正直限界はありますが、なるべくループが出来ないように気を付けております!

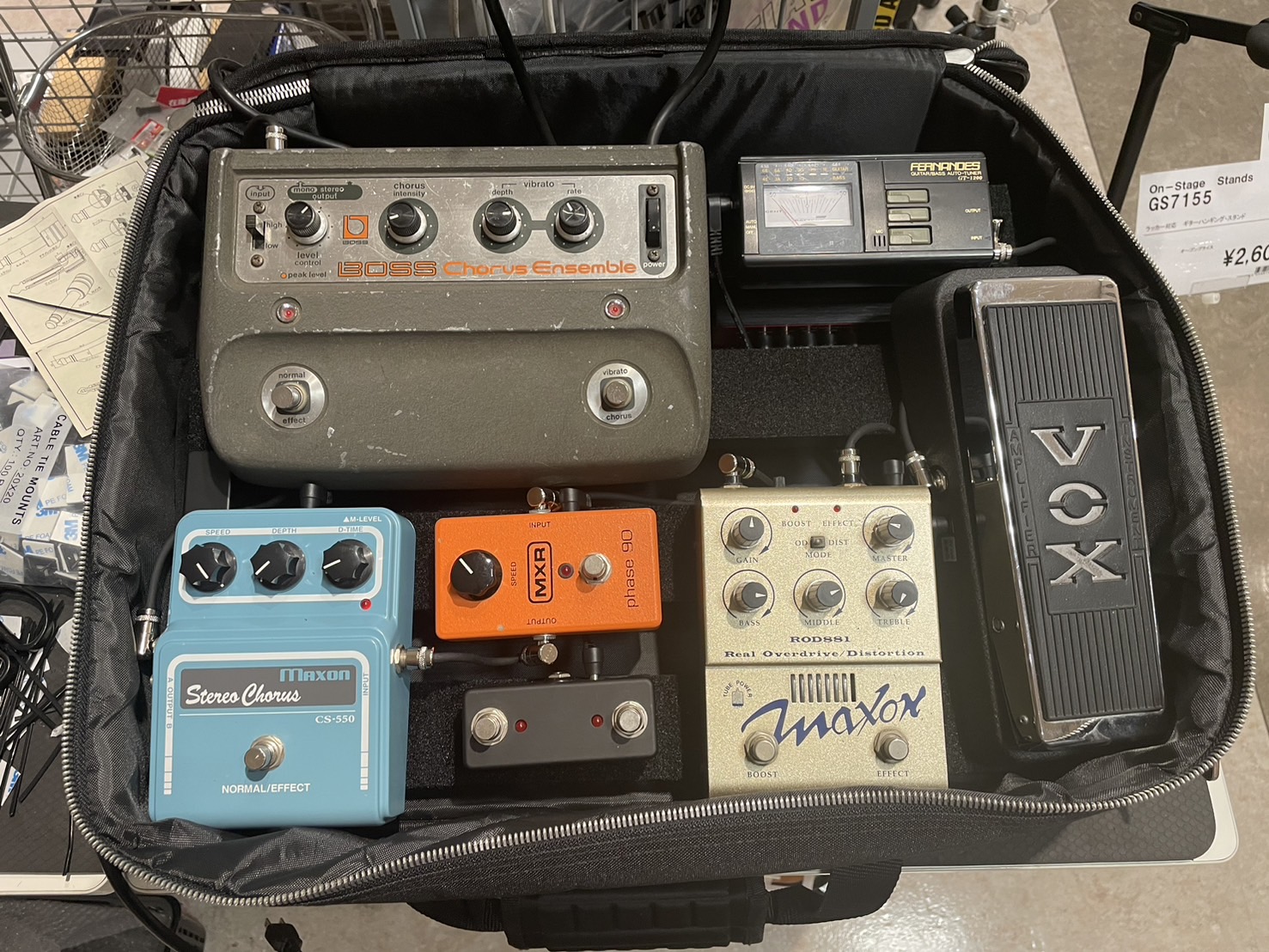

完成図

完成いたしました。

良かったら裏面も見て下さい!

エフェクターボード製作依頼受付中!

ボードを組んでみたい!そんな方!是非お待ちしております!
相談だけしたいという方もお待ちしております!
